2020年已經過去了一大半
華強核心城市組件電子商務通過數據整理、
盤點今年上半年
電子工程師使用率最高
“十大連接器型號”
讓我們偷偷看一眼

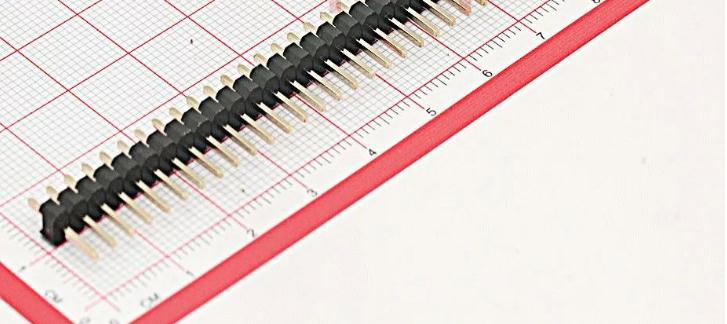

01單排針
(核心城市分類：針排/母排/牛角/珍牛/IDC)
引腳頭：廣泛用于電子、電器、儀器的PCB連接，被稱為“通用連接器”。
功能是充當被阻斷電路或隔離電路之間的橋梁，承擔電流或信號傳輸?shù)娜蝿?wù)。通常與排母配合使用，形成板對板連接；或者與電子線束端子配合形成板對線連接；它也可以獨立用于板對板連接。
在單排針中，利用率最高的型號是：
Topt PH1-E140-SBB-G0
(說明：40位鍍金，間距2.54mm)
02單一港口RJ45
(核心城市分類：以太網接口連接器)
RJ45是布線系統中的一種信息插座(即通信插座)連接器，是眾所周知的也是最常見的網絡設備接口，一般與“水晶連接器”一起使用。
RJ是注冊插座的縮寫，意思是“注冊插座”。在FCC(美國聯邦通信委員會標準與法規)中，RJ是描述公共電信網絡的接口，計算機網絡的RJ45是標準8位模塊化接口的通稱。
在RJ45，最常用的模型有：
漢潤HR911105A
(描述：彎曲并插入100米12針)

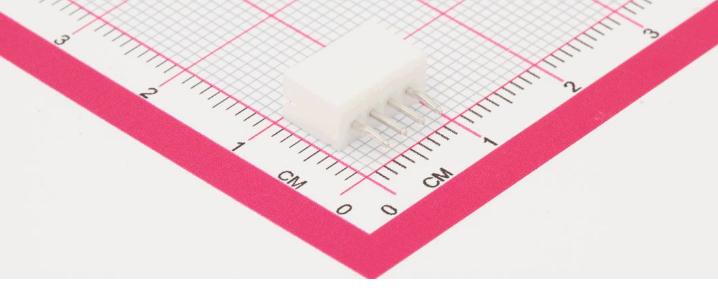

03線對板連接器
(核心城市分類：條形/矩形連接器)
即連接電線和電路板的連接器，其功能主要是傳輸電力和信號。根據不同的用途和要求，衍生出種類繁多的線對板連接器，主要應用領域包括商用電子設備、家用電器等使用輔助電路的一般工業和商業領域。
在線板對板連接器中，利用率最高的是：
JST B4B-PH-K-S(LF)(SN)
(描述：4-直接放入母座，間距為2毫米)
04住房
(核心城市分類：條形/矩形連接器)
外殼，也稱為外殼，是連接器的外殼，為內置絕緣安裝板和引腳提供機械保護，并在插頭和插座插入時提供對準，從而將連接器固定到設備上。
在附件中，最常用的型號有：Molex 0430250600
(描述：MicroFit 3.0 DR Rcpt 6Ckt)
05壓接端子
(核心城市分類：條形/矩形連接器-觸點)
壓接端子廣泛應用于電氣裝配等領域。通過壓接，電線和電纜與導體緊密連接，用于傳輸目的。
在壓接端子中，利用率最高的型號是：
Molex 0430300001
(描述：縮微膠片3.0 F通用術語-切割條)
06 FPC
(核心城市分類：FFC/FPC連接器)
FPC連接器用于將液晶顯示屏連接到驅動電路(PCB)，主要由0.5毫米間距的產品制成。0.3毫米瀝青產品也得到廣泛應用。從長遠來看，F(xiàn)PC連接器有望與手機框架或其液晶模塊上的其他手機組件集成在一起。
FPC連接器廣泛應用于數字通信產品、便攜式電子產品、計算機外圍設備、測量?jī)x器、汽車電子等領域。
在FPC連接器中，最常用的型號有：
MSTCONN 0.5K-AS-40PWB
(描述：0.5毫米40位H=2.0mm毫米上拉并連接)
07 D-SUB DB9(核心城市分類：D-SUB連接器)
D-sub連接器，也稱為D-sub微型連接器，是計算機中常見的電氣連接器。D-sub連接器具有平行的連接器引腳排列，并被金屬屏蔽包圍。屏蔽端較短，類似于英文字母D，D型或D子連接器的原編號系統使用D作為前綴(命名為系列)，然后根據外殼尺寸選擇A、B、C、D或E。
在D-SUB中，使用率最高的型號是：
DB9 DMR-9S
(說明：彎插母叉鎖全金黑膠)
08天線座(核心城市分類：射頻同軸連接器)
射頻同軸連接器(以下稱為射頻連接器)通常被認為是連接到電纜或安裝在儀器上的元件，是用于電連接或分離傳輸線的元件。屬于機電一體化產品。簡單來說，主要是充當橋梁。
射頻連接器中，使用率最高的是HIROSE U.FL-R-SMT-1(80)
(描述：IPE-X板端的IPX接頭補片)
09 USB連接器
(核心城市分類：USB/DVI/HDMI連接器)
USB被稱為“通用串行總線”，中文名稱為通用串行總線。USB接口具有傳輸速度更快、支持熱插拔和多設備連接的特點。目前已經廣泛應用于各種外部設備。
USB Type-C，簡稱Type-C，特點是設計更纖薄，傳輸速度更快(最高20Gbps)，功率傳輸更強(最高100W)。
在USB連接器中，使用率最高的是：
HRO C-31-M-12型
(說明：C型母座16P單排芯片板耐高溫)
10電源接口
(核心城市分類：插入式連接器)
電源接口是一種電連接器，即連接兩個有源器件并傳輸電流或信號的器件。連接器的基本性能可分為三類：機械性能、電氣性能和環境性能。
在插入式連接器中，使用率最高的是：
HRO DC-005-20A
(說明：內芯2.0毫米銅銀半銅)
