汽車電連接器專門用于汽車電氣系統。

基本信息

在最近的汽車設計歷史中，電氣系統的重要性日益提高。現代汽車受到廣泛的布線和微處理器控制，導致對更可靠的布線和連接器的需求不斷增長。

典型的汽車電氣系統的零件如右圖所示。該系統中的大多數組件都需要連接器才能與其他部件連接。

連接器類型

汽車連接器可以通過多種方式進行分類，包括通過電氣系統組件進行分類。

例如，音頻連接器用于為車輛的音頻系統供電和連接。ISO標準10487定義了四種類型的音頻連接器：

• 電源連接器（一組）將車輛的主機連接到電源，打開/關閉開關和專用組件，例如天線和與速度有關的音量控件。
• B組連接器用于連接車輛周圍的揚聲器。
• C組連接器是可選的，用于連接特殊外圍設備，例如遙控器，CD唱盤和外部放大器。
• D-group連接器是可選的，通常連接衛星導航系統。

需要連接器的其他車輛系統包括計算機系統，傳感器，繼電器，點火系統，照明，無線電接收器和電動門窗。

構成因素

汽車連接器可以采用多種形式之一：

• 密封連接器是代表大多數汽車連接器的多針設備。密封可防止環境污染物進入。
• 電線端子用于進行非焊接的電線連接。
• 線對板連接器將組件連接到計算機電路板上。板對板連接器 連接兩個電路板。
• 線對線連接器用于連接兩條線端電纜。

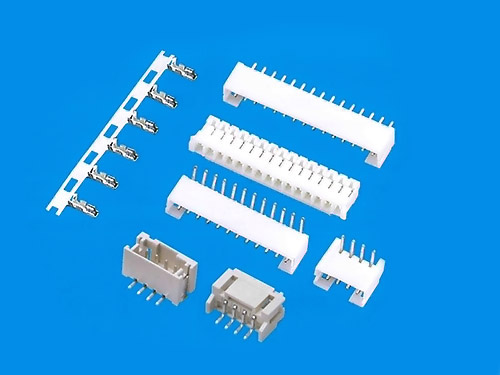

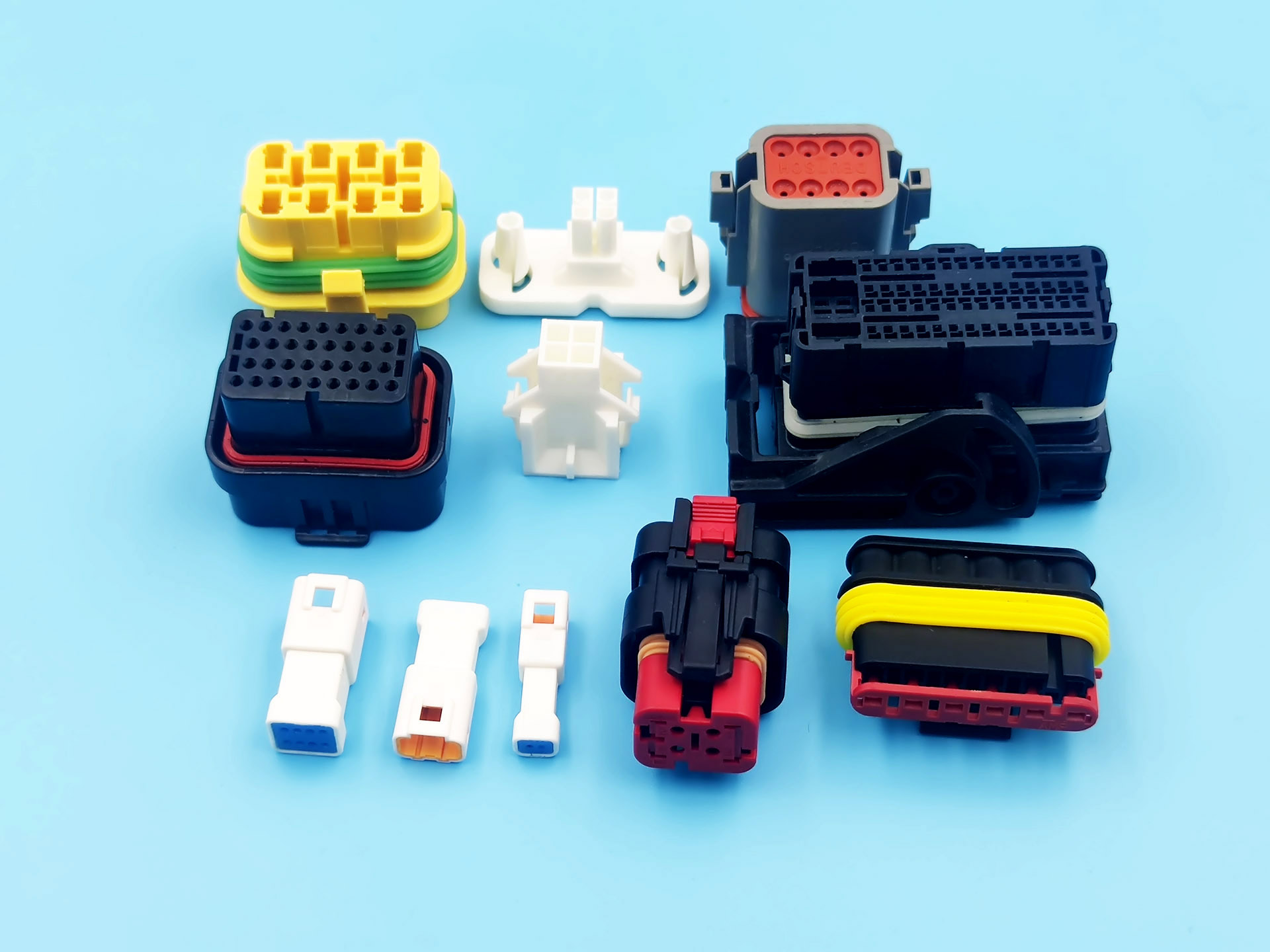

（從左到右）密封的插頭和插座，電線端子和板對板連接器。

標準品

可以根據各種標準和規格來制造，安裝和測試汽車電氣連接。示例包括：

• ISO 10487乘用車無線電連接（2個部分）
• ISO 7736公路車輛：前部安裝的汽車收音機
• ISO 9458乘用車：起動馬達電氣連接
